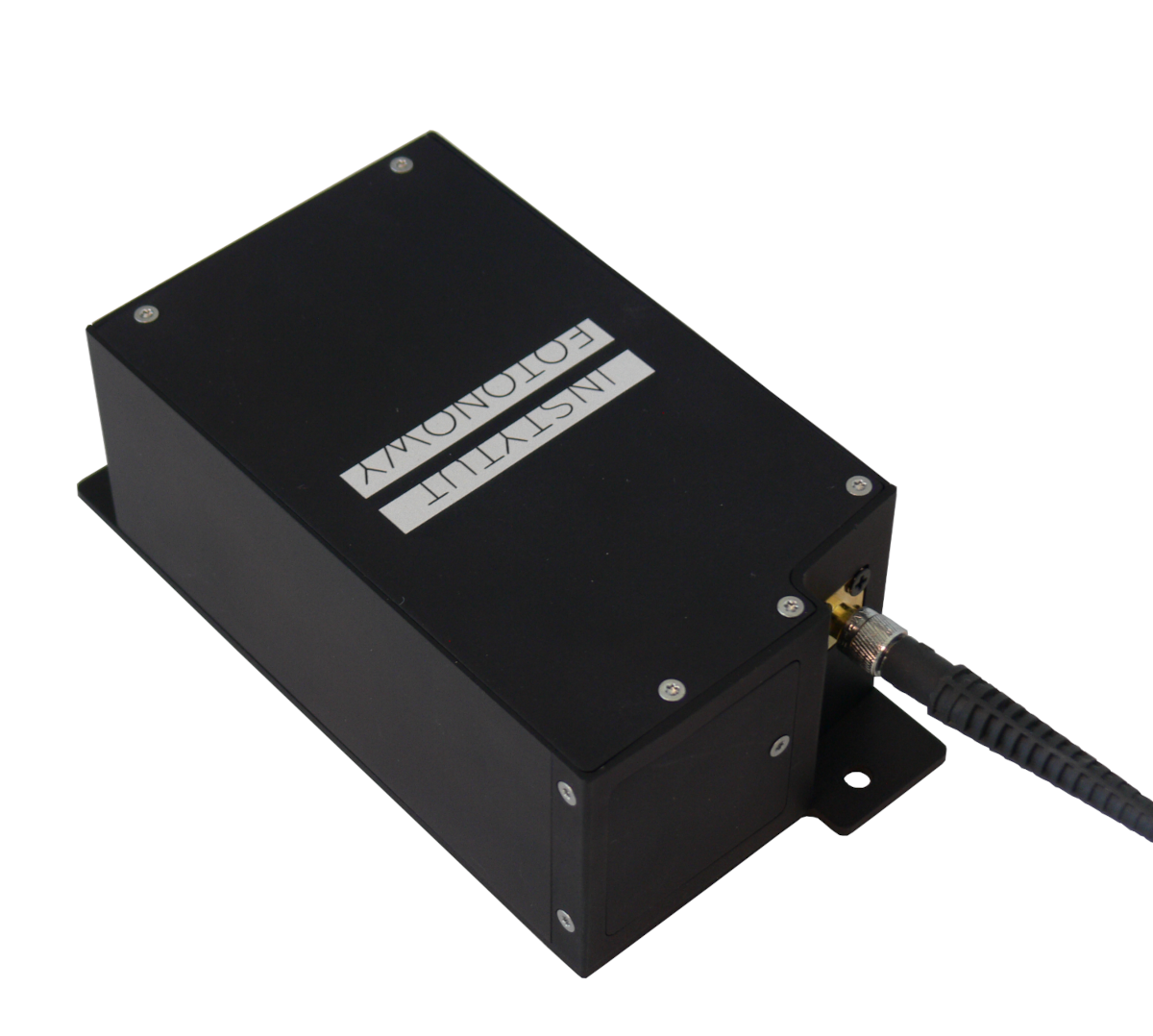

La espectroscopia es una técnica usada para medir la intensidad relativa de la luz en función de un rango determinado de longitudes de onda. Esta técnica usa unas redes de difracción que hacen que la radiación recibida sea dispersada y captada por un sensor. El mini espectrómetro CCD está perfectamente diseñado para trabajar en el rango de 340 a 800nm, rango visible, usando un array de CCD de 3600 píxeles.
Cuando el dispositivo es calibrado en base a unidades de radiometría (W/m2) o fotometría (Lux/m2), el instrumento puede usarse como radiómetro o radiómetro. Este es el caso del Mini Espectrómetro CCD VIS cuya calibración se realiza previamente desde fábrica.
En instrumentación es deseable que el ratio de la señal/ruido sea lo mayor posible. En técnicas de espectroscopía se promedian varias adquisiciones para evitar desviaciones del valor de la medida debidas a fuentes de ruido aleatorio. El promediado temporal máximo que alcanza el Mini Espectrómetro CCD es de 100 con el fin de conseguir medidas lo más próximas al valor verdadero de la señal.
La conexión es de tipo USB C o A permitiendo un mayor grado de conectividad entre componentes.
La versión ampliada del instrumento está equipada con un algoritmo de autoajuste en el tiempo de integración denominado ADR. Aplicando el algoritmo de rango dinámico adaptativo (ADR) se realiza una detección simultánea tanto de señales débiles como intensas cuya resultante es un espectro de medida optimizado.
Características principales del mini espectrómetro VIS:
• Tipo de detector: CCD
• Número de píxeles: 3600
• Rango espectral: 340-800nm
• Abertura de entrada: 20-200um
• Resolución espectral: 1-3nm (según la rendija de entrada)
• Tipo de conexión de entrada: abertura y entrada fibra óptica SMA
• Fibra óptica: silicona/vidrio
• Longitud de fibra óptica standard: 80cm (disponibilidad de otras medidas)
• Tiempo de integración: 1ms-1s
• Número máximo de promedios = 100
• Tamaño: 100 x 40 x 67 mm
• Masa: 0.3Kg
• Conectividad PC: USB C /USB A
• Consumo:5V 500mA
