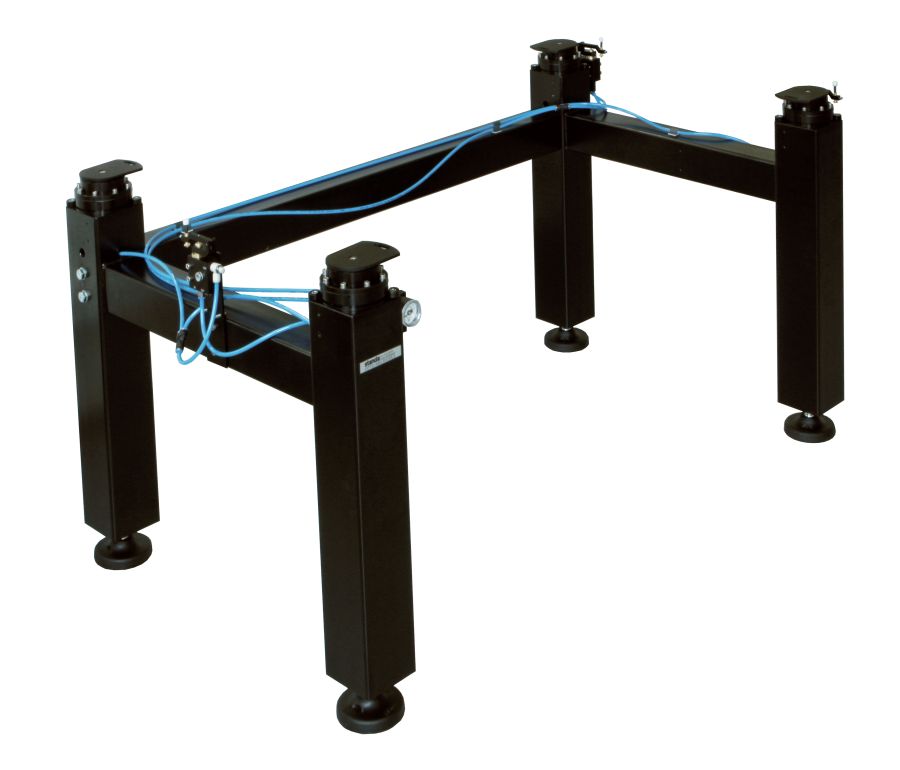

La superficie de trabajo de la mesa óptica es convenientemente aislada del suelo mediante un sistema altamente efectivo de soportes neumáticos compactos en un solo marco.
El sistema trabaja con soportes sólidos y ligeros se ofrece en diversas dimensiones con el fin de soportar una amplia variedad de tamaños de tableros ópticos. Esto permite un montaje rápido de un sistema de aislamiento de vibraciones.
Cada soporte o pata es capaz de aislar pesos de hasta 168 kg (por soporte). La presión de trabajo del sistema es de 0.5-6 atm (bar). La presión mínima requerida por el sistema para una determinada carga se muestra en el siguiente diagrama de presión/carga.Para las operaciones con las patas nuemáticas 1VIS10 se requiere usar compresor de aire u otro sistema similar.
Especificaciones
Altura de sistema de vibración: H=600; 700mm
Rango de movimiento vertical: 14mm
Precisión de control de nivel automático: ±0.3mm
Frecuencia de resonancia vertical: 1,5Hz (input medio)
Aislamiento vertical a 5 Hz: 85-93%
Aislamiento vertical a 10 Hz: 90-98%
Frecuencia de resonancia horizontal:1,7Hz (input medio)
Aislamiento horizontal a 5 Hz:85-93%
Aislamiento horizontal a 10 Hz: 90-97%
Presión de fuente de aire: 600kPa (6Bar) (87PSI)
Conexión de fuente de aire: Ø6mm
Humedad de operación: 90% max
Rango de temperatura de operación: 10-50°C
Capacidad de carga (a 6 bares): 168kg por aislador (672 kg en total)
