Las esferas integradoras no solo permiten caracterizar flujos luminosos de fuentes, sino que pueden también ser utilizadas como fuentes de brillo homogénea (parámetro de radiancia definido como flujo radiante por unidad de ángulo sólido emitida desde una superficie).

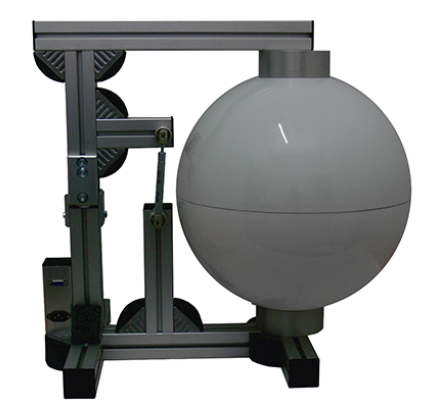

La esfera integradora con espectrómetro es un equipo que permite conocer la durabilidad, espectro y valor de las características de la fuente de luz de estudio a través de la propia esfera integradora, sistema de control electrónico y un espectrómetro. El equipo o conjunto completo se conecta al PC por medio de una conexión serie de tipo USB.
La posición de la fuente de luz en el equipo depende del objetivo a estudiar: dentro de la esfera si se desea conocer el espectro de la fuente o en el sistema de control si se desea conocer cuál es su durabilidad.
Especificación del equipo:
1. Valores medidos:
• Valor RMS de corriente con precisión de 1mA
• Valor RMS de voltaje en la fuente con precisión de 1V
• Valor RMS de voltaje de red
• Potencia activa de la carga con precisión de 1W
• Potencia reactiva de la carga con precisión de 1 VAR
• Factor de potencia (cos Φ) con precisión de 0,02º
• Temperatura en la esfera con precisión de 0,5º
2. Sincrónicamente cada dos periodos de tensión de la fuente se miden 64 valores de:
• Voltaje instantáneo.
• Voltaje en la fuente de luz.
• Flujo de corriente a través de la fuente.
3. Controlador de fase controlado con un PC (con posibilidad de apagado por cortocircuito). El alcance de la regulación es cada 1% de 0% a 100%. También es posible conexión externa de un regulador
4. Para la comprobación de la durabilidad de la fuente de luz de estudio, el tiempo en que la luz está apagada o encendida se define por separado. Para ambos casos el intervalo puede de ir de 0,2s hasta 1000h
Solicitar información
(equipo disponible para alquiler o compra)
