Kit de evaluación Espejo Dirección Rápida - DEMO KIT P-FSM150S
Este kit demostrador DEMO KIT P-FSM150S , basado en el Espejo Dirección Rápida o Fast Steering Mirror P-FSM150S, se presenta como una herramienta completa de prueba, análisis y desarrollo para facilitar a los desarrolladores comprender las características y el rendimiento de este tipo de componentes a nivel de laboratorio, verificación o validación antes de su integración en aplicaciones finales

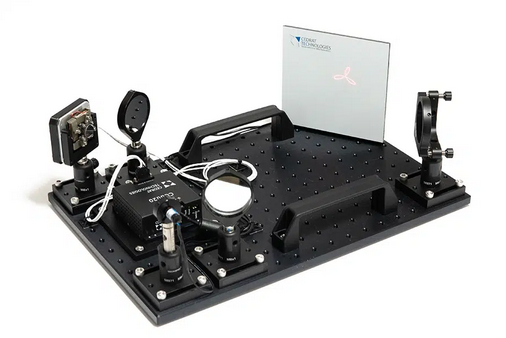

El kit se ha concebido con la idea de ofrecer una sistema completo incluyendo también un láser, espejos, pantalla, soportes y electrónica de control de todo el sistema.
El conjunto demostrador incluye además un espejo de 15mm de diámetro montado sobre una plataforma controlada por actuadores piezoeléctricos. Incorpora todo lo necesario para manejar y controlar un mecanismo piezoeléctrico de 2 ejes (de tipo FSM) en lazo cerrado a través de un sensor de doble canal basado en galgas extensiométricas que permite la lectura de la posición de los dos ejes del mecanismo con una resolución angular inferior a 2microradianes. La electrónica utilizada es la Compact Controller Board CCBu20 diseñado específicamente para el control de actuadores piezoeléctricos y permitiendo controlar a diferentes frecuencias los dos ejes del FSM de manera independiente creando por ejemplo un efecto visual de una roseta giratoria.

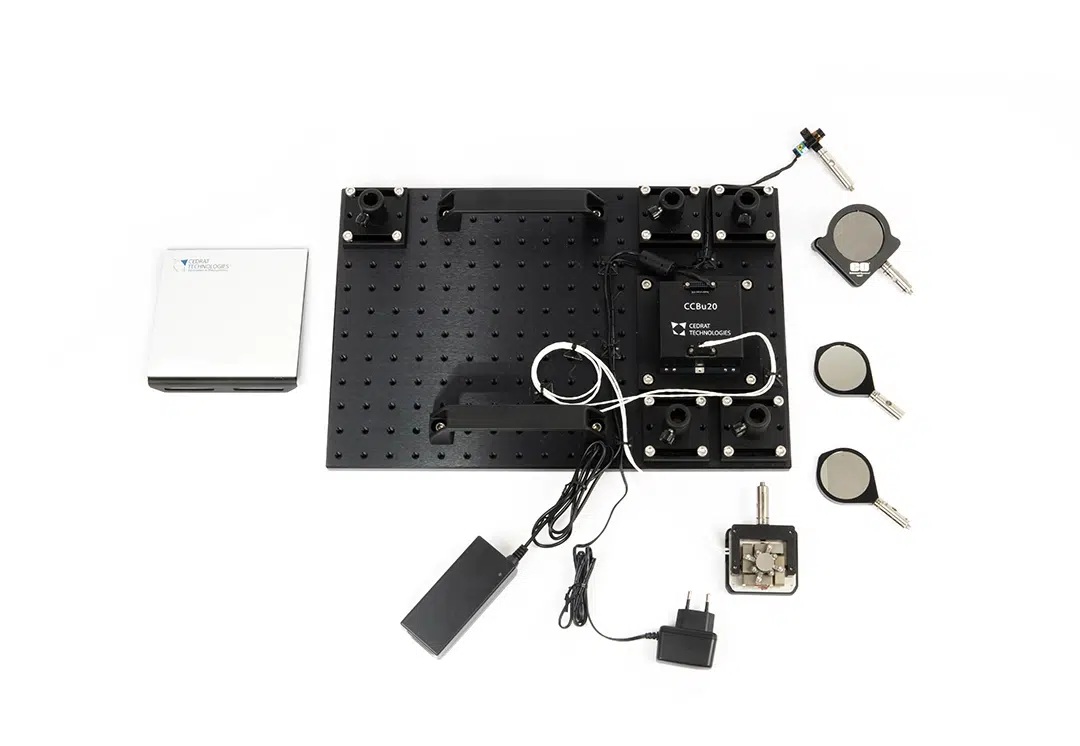

El kit completo se compone de los siguientes elementos: • Un piezo Fast Steering Mirror, por defecto P-FSM150S (disponibles con otros modelos ) • Controlador , compact driver CBBu20 (incluye fuente de alimentación) • Un láser (incluye fuente de alimentación) • Dos espejos fijos y uno ajustable • Una pantalla • Un soporte adecuado para dispositivos ópticos • Fuente de alimentación de láser y controlador • Una maleta para su transporte
El DEMOKIT P-FSM150S de Cedrat Technologies es una herramienta avanzada diseñada para demostrar las capacidades de los Espejos de Control Rápido (Fast Steering Mirrors, FSM) basados en tecnología piezoeléctricos en aplicaciones ópticas. El campo de aplicación definido como “New-Space” representa un nuevo concepto de exploración y comercialización espacial caracterizado por la agilidad, la innovación y una visión del espacio como una extensión de nuestra economía y sociedad.
El Demokit P-FSM150S es especialmente relevante para aplicaciones en Comunicaciones Ópticas en Espacio Libre (Free-Space Optical Communications, FSOC), una tecnología que utiliza la luz para transmitir datos a través del espacio sin necesidad de cables físicos. Las FSOC ofrecen altas velocidades de transmisión y son ideales para situaciones donde las conexiones físicas son impracticables o costosas. Este demostrador permite a los usuarios experimentar y comprender mejor el control preciso de haces de luz, una capacidad esencial en sistemas FSOC para mantener alineaciones ópticas precisas y asegurar la integridad de la señal durante la transmisión de datos. Al utilizar este kit, los ingenieros/as pueden simular y optimizar escenarios de comunicación óptica en un entorno de laboratorio, facilitando el desarrollo y la implementación de sistemas FSOC en aplicaciones reales.iento y estabilización, lo que le añade además versatilidad .
