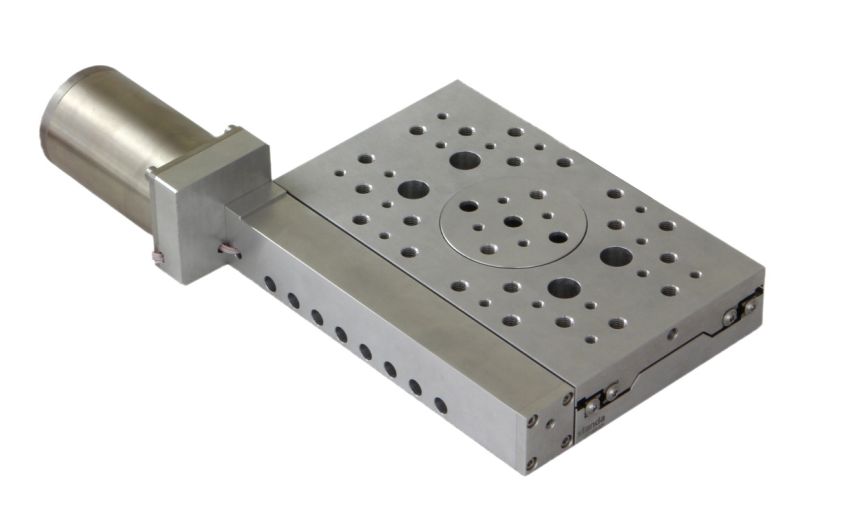

El movimiento se produce mediante un motor paso a paso a través del engranaje reductor y un husillo. Hay 1000 pasos por milímetro. Las unidades individuales van acompañadas de indicación de parámetros eléctricos y esquemas de conexión de los motores. Los motores tienen 200 pasos por revolución. Para accionar el motor, ofrecemos una gama de controladores. Los controladores pueden accionar el motor en modo de división de 1,1/2,1/4,1/8 pasos. Con la ayuda de una placa de conexión 2CP167V-100 y un soporte angular 2AB167V-100 es posible montar la etapa de traslación en dos o tres coordenadas.
Los conectores Sub-D compatibles con alto vacío, macho o hembra, de 9 o 15 pines pueden pedirse por separado. Los conectores están fabricados en polímero relleno de vidrio con un exterior de acero inoxidable y son aptos para alto vacío (10-6 mbar) y temperaturas de hasta 110°C.

Especificaciones
Recorrido: 100 mm
Resolución en todo el paso: 1 µm
Resolución en 1/8 de paso: 0.125 µm
Paso de husillo: 0,5 mm
Capacidad carga horizontal: 6 kg / Vertical 1.5 kg
Controladores recomendados 8SMC5-USB
Solicitar presupuesto
