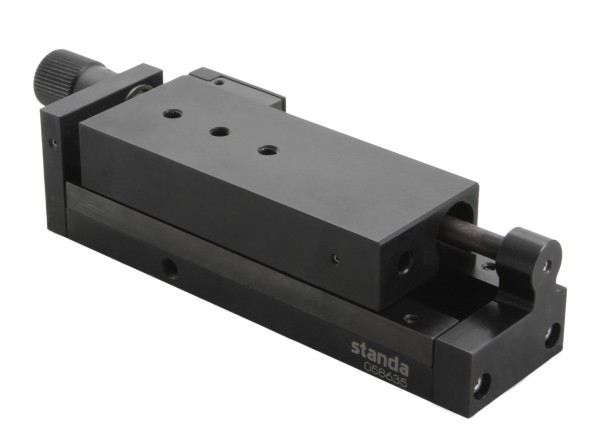

Las guías lineales 7T30-50 abren la posibilidad de operar en cualquier orientación, lo que implica que la guía lineal puede colocarse boca arriba o boca abajo o que puede operarse verticalmente con el carro lineal apuntando hacia arriba o hacia abajo.
La durabilidad de de la guía lineal ha sido tomada seriamente en cuenta y ahora puede aplicarse lubricación directamente sobre el tornillo sin necesidad de desmontar la guía. Además, la capacidad de carga aumenta en 3 kilos y su resorte está precargado para eliminar cualquier tipo de retroceso (backlash).
El diseño de la plataforma lineal 7T30-50 asegura un movimiento más estable y seguro en todo el recorrido lineal. Además, toda una hilera de agujeros de montaje sobre la plataforma y sobre la base facilitan variedad de opciones de montaje, incluyendo el montaje de postes de la serie 3MP.
La mesa lineal 7T30-50 puede configurarse también en los 3 ejes: XYZ. Para la configuración de la guía lineal en vertical (eje Z) se ofrece el bracket angular 2AB173-20-50, además de tener la opción de fabricar un bracket a medida. El cuerpo de la guía está fabricada en aluminio anodizado en negro, mientras que las partes funcionales están fabricadas en acero inoxidable.
Especificaciones:
- Recorrido: 50 mm
- Sensititividad: 1 µm
- Precisión de tracking: 2 µm
- Lead screw pitch: 0.25 mm
- Capacidad de carga: 10 kg en Horizontal x 5 kg en Vertical
- Material del cuerpo: aluminio anodizado en negro
- Montajes: X-Y = 2CP173-50-20; Z= 2AB173-20-50
