Plataformas Motorizadas y Controladores para Optomecánica
GLS pone a su disposición una amplia gama de plataformas de traslación (lineales) y plataformas/etapas de rotación motorizadas, así como nanoplataformas, atenuadores motorizados, goniómetros motorizados, platinas de posicionamiento lineal, etc. Y todos con posibilidad de configuración en uno o varios ejes, con desplazamientos que van desde los 5 mm y hasta 2800 mm de recorrido o más, y con opción de fabricación a medida.
Los motores/controladores para estas plataforma o mesa motorizada se presentan con salidas o conexión mediante puerto USB, RS232, stepper motor, servo motor, y con kits gratuitos para desarrolladores en LabVIEW, Windows Mobile, C, C++ y otros entornos.
A continuación presentamos algunas de las referencias más populares de nuestro amplio catálogo de guías de posicionamiento lineal y de giro motorizadas.
Para navegar por el catálogo completo, entra en este enlace.

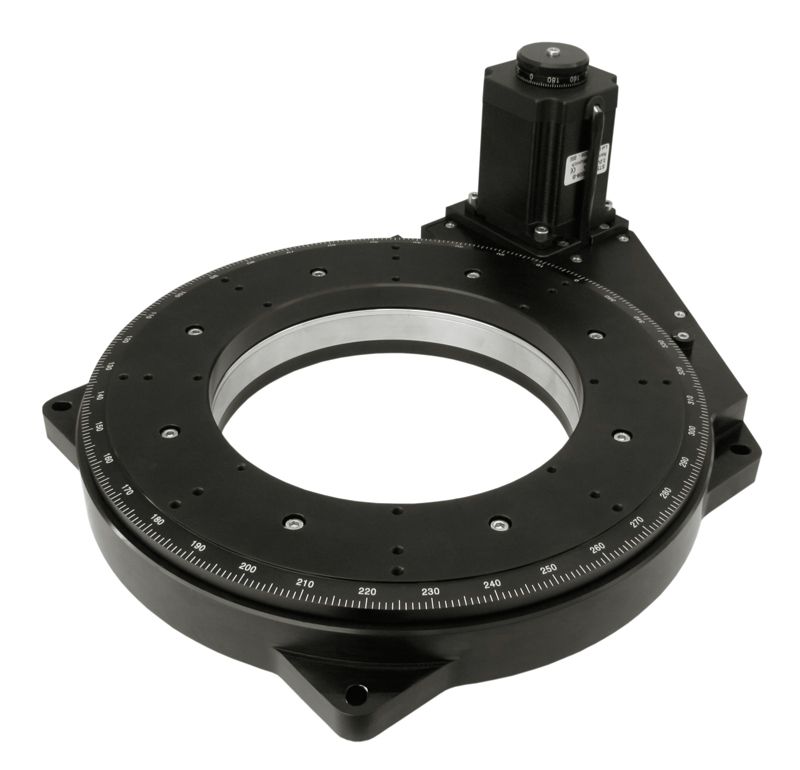

Posicionamiento angular de gran precisión combinado con una extraordinaria capacidad de carga (150 kg con una resolución de 8,64'''' durante 360 mm de apertura).
Con una velocidad máxima de 150 mm/s y una capacidad de carga de hasta 50 kg, la etapa motorizada 8MT165 presenta una fácil integración con una ortogonalidad de <5 arcosec.
Con una resolución nominal de 2,5 micras y 300 mm de recorrido, los módulos de bola recirculantes van incorporados a la etapa lineal motorizada junto con un motor paso a paso de 200 pasos por revolución.

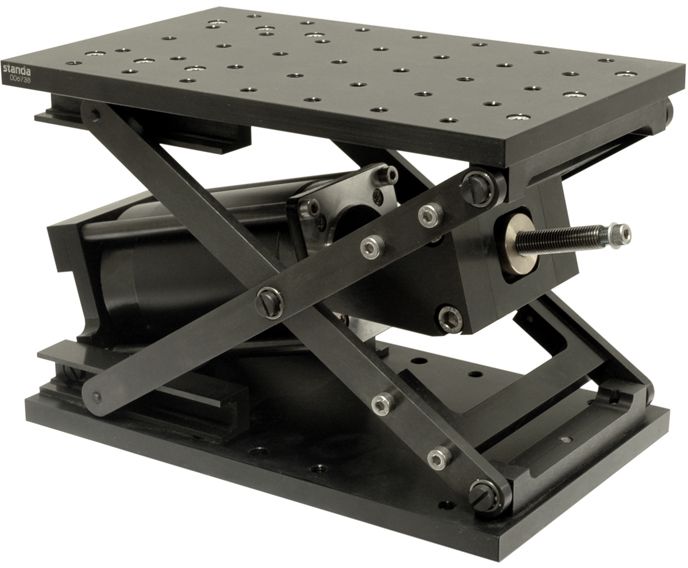

La plataforma motorizada de elevación de 8MVT400-20-60 permite elevar cargas de hasta 200 kg sobre una plataforma de 400x400 mm, y en un recorrido de 20 mm, asegurando en todo este recorrido una gran precisión y estabilidad en el movimiento vertical.
Puede alcanzar entre 2 y 8 giros por minuto (360 graos), lo que lo convierte en una pletina de rotación de gran capacidad, que además puede llegar a desplazar 10kg en horizontal y 2 kg en vertical.
100 mm de recorrido. 1 μm de resolución. Placa principal reemplazable con salidad de 1000 pasos por milímetro. Gran robustez y capacidad de carga de 7 kilos en horizontal y 3 kilos en vertical.
La plataforma lineal 8MTL130-175 es el nuevo y flamante modelos de guías lineales de la serie 8MTL de plataformas lineales de traslación con sistema Direct Drive basado en tecnología con servomotores.

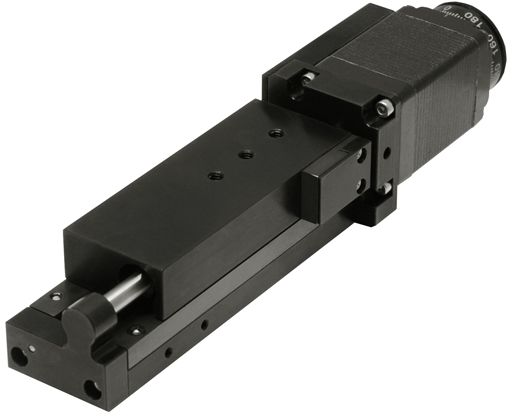

Plataforma motorizada lineal de largo recorrido 8MT195
Guía lineal de 300 a 2000 mm de recorrido. Hasta 40 mm/s de velocidad máxima. Capacidad de carga de 40 kilos máximo. Posible resolución de hasta 12,50 μm o más.
Guía motorizada de traslación de gran capacidad de carga 8MT295
Los motores incorporados en esta guía permiten mover cargas de hasta 60 kg de peso, que pueden incluso ser mayores utilizando otros motores bajo demanda.
Guía motorizada lineal de largo recorrido y gran capacidad de carga
Posicionador motorizado lineal de acero inoxidable
Guía lineal de 200 mm de recorrido (como mínimo). Hasta 10 mm/s de velocidad máxima. Capacidad de carga de 8 kilos máximo. Posible resolución de hasta 2,50 μm.

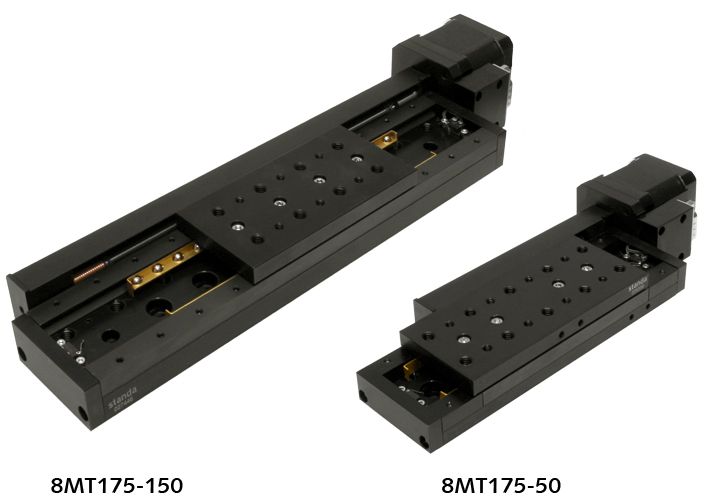

De tipo estrecho, de diseño compacto, esta mesa 8MT175 compacta ofrece una resolución de 0,31 micras y puede ser configurada en XYZ de manera directa y con una sencilla escuadra angular.
8MT160V-300 es una mesa lineal compatible para vacío. Este doble raíl motorizado proporciona un recorrido motorizado de 300 x 300 mm sobre una superficie formada por una placa y una estrcutura con raíles de acero inoxidable.
Con un recorrido total de 100 mm y una resolución de 2,5 micras en todo el paso, la plataforma 8MT193-100 permite trabajar a velocidades de hasta 10 mm/s y puede fabricarse también compatible para vacío.

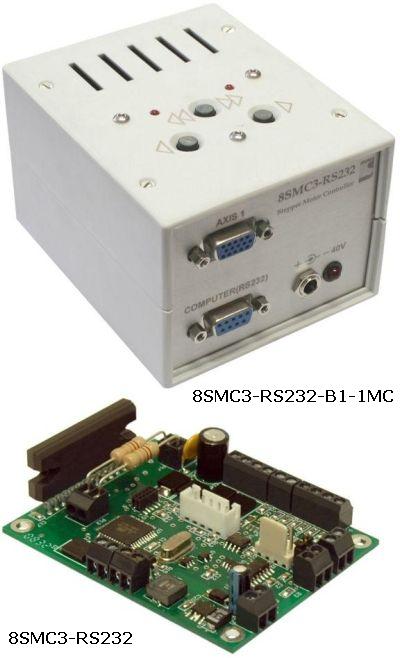

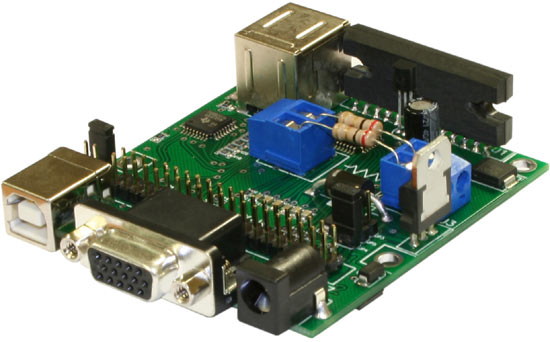

Opcional solo PCB o con mando a distancia. Velocidad de hasta 5000 pasos/segundo. Resolución en todo el paso: 1/2, 1/4, 1/8. Robusta base de programación. Kits de desarrollo para C++, C, LabVIEW etc.
Presentamos 3 modelos de sistemas de posicionamiento y movimiento multieje con rotación proporcionada por tablero óptico con superficie plana y varios grados de libertad.
El driver o controlador industrial de movimiento 8SMC4-ETHERNET / RS232-B19 ha sido diseñado especialmente para controlar sistemas mecatrónicos basados en tecnologías estándar DC, Servo o Paso a Paso.
